Базовый комплект Common Rail HB378

Базовый комплект для системы Common Rail HB378

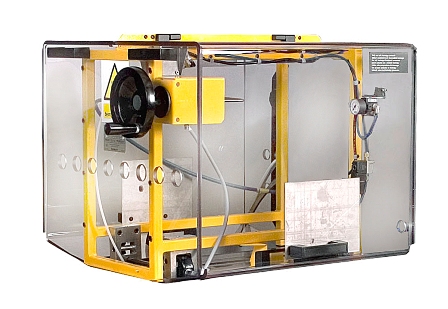

Базовый комплект Hartridge™ HB378 для системы Common Rail предназначен для расширения функциональных возможностей испытательного стенда AVM2-PC и создания базы для тестирования всех насосов и систем Common Rail. Это включает системы Bosch, Delphi, Denso и Siemens. Важная часть комплекта– ограждение с закрываемым защитным экраном и блокировкой открытия, спроектированое как часть испытательного стенда и не требуещее снятия при смене насоса на стенде.

Основные возможности
- В качестве привода, пользовательского интерфейса и измерительного устройства используется цифровой испытательный стенд AVM2-PC..
- Закрываемый защитный экран с блокировкой открытия, выдерживающий прорыв жидкости под давлением до 2000bar, с разгрузочным предохранительным клапаном.
- Универсальный клапан регулировки давления, позволяющий проверять производительность насоса через измерительный блок стенда
AVM2-PC. .
- Модернизированная система фильтрации испытательной жидкости.

Преимущества
- Обеспечивает основные требования по безопасности и технические средства для испытания насосов и систем Common Rail.
- HB378 может использоваться для систем Common Rail фирм Bosch, Delphi, Denso и Siemens.

Безопасность оператора
Системы Common Rail работают при постоянно высоком давлении, создавая по сравнению с традиционными системами FIE повышенный риск при работе. Поэтому, при работе с системами Common Rail, должны быть приняты соответствующие защитные меры. Hartridge™ HB378 обеспечивает эти требования и снижает риск, защищая все компоненты высокого давления специальным защитным экраном, и предоставляя дополнительные блокировки:
a) Если привод насоса открыт, то он не может начать вращение.
b) При открытии защитного экрана ограждения привод насоса останавливается и разгрузочный предохранительный клапан открывается, немедленно сбрасывая высокое давление из системы).

Спецификация
- Полностью блокируемый защитный экран в сборе (в комплекте с разгрузочным защитным клапаном).
- Электронная плата с интерфейсом блокировки открытия защитного экрана с соответствующими жгутами.
- Устанавливаемый последовательно в систему 2-х микронный фильтр в сборе.
- Клапан регулировки высокого давления.
- Удлинитель провода выключателя блокировки защитного экрана.
- Трубопроводы высокого давления (от насоса до разгрузочного клапана и от разгрузочного клапана к клапану регулировки давления).
- Шланг подачи топлива.

Изображение на экране

Figure 1 AVM2-PC Test Stand, Common Rail control screen display

Дополнительные приспособления

Для проверки насосов и форсунок Common Rail, дополнительно необходимы монтажные комплекты кабелей и адаптеров, обеспечивающие электрические соединения и крепление компонентов на стенде.
- HK900 - базовый комплект для форсунок системы Common Rail всех изготовителей.
- HF1130 - комплект для испытания насосов Common Rail всех изготовителей
- Тележка Hartridge™ HM1050 используется для хранения блоков управления насосами и форсунками Common Rail, а также базового
комплекта HB378.

рис.2 HK900	рис.3 HF1130
рис. 4 HM1053 Тележка	рис. 5 Комплекты для установки насосов CR

Данные для заказа

HB378 Базовый комплект Common Rail для AVM2-PC.
