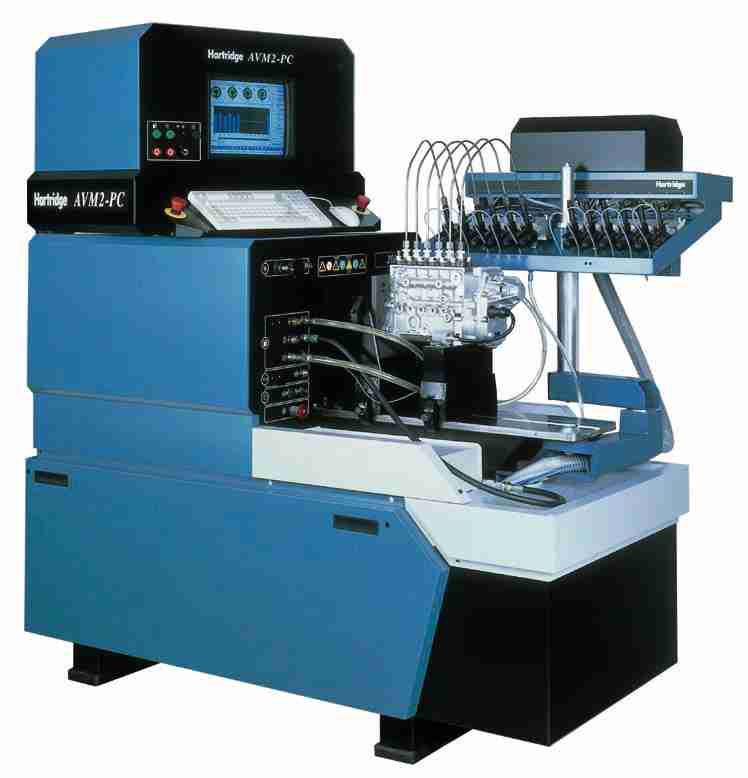

Испытательный стенд AVM2-PC


Испытательный стенд AVM2-PC – это современный стенд для испытаний дизельных топливных насосов, созданный на базе персонального компьютера и служащий для экономии Вашего времени. По сравнению с другими, этот стенд позволяет экономить более 50% времени.
Главной особенностью AVM2-PC является легкость его использования. Несмотря на сложность этого оборудования, оператор может легко и быстро освоить испытательный стенд, что дает Вам возможность испытать больше топливных насосов, чем при использовании любого другого испытательного стенда. Возможность проведения испытаний дизельной аппаратуры любых производителей делает AVM2-PC очевидным выбором.
Сердцем стенда является мощный компьютер с дружественной к пользователю операционной системой Windows. Программное обеспечение управления стендом AVM2-PC - Magmah, обеспечивает высокую скорость обработки результатов. Кроме того, для дополнительной экономии времени, возможно выбрать режим полуавтоматического управления из программы тест-планов (Auto Step test plan).


Легко переоборудуемая и дружественная к пользователю конструкция

Легкость и удобство использования были главными соображениями при проектировании стенда AVM2-PC. В результате был разработан легко переоборудуемый и удобный в использовании испытательный стенд, дающий возможность испытывать фактически все типы автомобильных насосов – рядные и распределительные насосы до 12 цилиндров, а так же форсунки и насосы системы Common Rail и насос-форсунки EUI, EUP, с минимальным напряжением и утомлением оператора.


Современная система Video Metering

С появлением стенда AVM2-PC, включающего в себя персональный компьютер (ПК), Hartridge™ предлагает дизельным специалистам технологию, смотрящую в будущее. Этот элегантный стенд, сочетая в себе улучшенные характеристики приводного двигателя и крутящего момента в диапазоне низких частот вращения и улучшенное охлаждение испытательной жидкости, соответствует стандартам ISO4008, ЕEC и UL/CSA. Система стала результатом 20-летнего опыта применения видео измерений в сервисных мастерских, опытно-конструкторских работах и производстве.


Используя интеллектуальное определение порядка впрыска топлива, AVM2-PC позволяет подключать насос к испытательным форсункам самым удобным способом. Замена форсунки теперь столь же быстра, как в любой системе с мензурками. Для этого используется инновационная система специальных адаптеров с быстросъемными разъемами; в то же время блок крепления форсунок имеет вертикальную и горизонтальную на 180° регулировки.
В дополнение к представлению полной информации по подачам насоса или форсунки, 15” TFT монитор одновременно может показывать все данные по тесту. Управление испытательным стендом производится со стандартной клавиатуры, а возможность подключения принтера, позволяет получить цветной документальный отчет по рабочим характеристикам форсунки или насоса. Отчет можно получить в любой момент в процессе испытаний, например результаты могут быть получены и до и после регулировки.
Эти и многие другие выдающиеся особенности, такие как привод постоянного тока и стандартная архитектура ПК, возможность подключения к сети или модему, доступность будущих модернизаций, делают AVM2-PC испытательным стендом будущего.


Мощность и инерция

Непосредственный привод от двигателя постоянного тока с высоким крутящим моментом, установленного на AVM2-PC, полностью устраняет необходимость в трансмиссии, повышающей стоимость и сложность обслуживания. Это также позволяет получать полный крутящий момент на приводной муфте начиная с 30 об/мин. Двигатель 20 л.с.(15кВт) вращает большой (1.8кгм2) маховик, который непосредственно соединен с интегрированной гибкой беззазорной муфтой. В целях безопасности, маховик и муфта снабжены ограждением. Система привода автоматически компенсирует изменение нагрузки, обеспечивая стабильную скорость вращения в пределах 30 - 4000 об/мин. Кроме того, значения ускорения и замедления могут быть установлены оператором.


Безопасность и эргономика

При проектировании AVM2-PC большое внимание было уделено безопасности. Маховик полностью огражден, а электрические компоненты убраны в электрический отсек. Выключатели аварийной остановки доступны с обеих сторон стенда и работают через предохранительное реле.
Включение привода обеспечивает независимый выключатель, таким образом, в маловероятном случае сбоя ПК, привод не может начать вращение без воздействия оператора. Кроме того, для безопасности, привод не может работать со скоростью менее 30 об/мин. AVM2-PC соответствует Директиве ЕЭС по маркировке СЕ и требованиям ЭМС (электро-магнитной совместимости). Безопасность и комфорт оператора обеспечивают простоту использования AVM2-PC. Пульт управления установлен на шарнире, что позволяет оператору работать с любой стороны стенда. Высота и угол наклона клавиатуры минимизируют нагрузку на оператора, а доступ к дисководам обеспечен с передней панели машины. Применение ПК в составе стенда дает пользователю возможность использовать стандартное программное обеспечение в дополнение к функции AVM2-PC. Например, результаты испытаний могут быть сохранены в базе данных для учета. Кроме того, ПК может быть связан с сетью офиса для взаимодействия с другими системами.


Установка насосов и форсунок

В системе, за счет использования специальных адаптеров с быстросъемными разъемами, эталонные форсунки могут быть заменены так же быстро, как в любой обычной системе измерения с мензурками. Для возможности замены форсунок без снятия установочных кронштейнов насоса, подвижная опора шарнирно закреплена ниже плоскости рабочего стола.
Длина станины позволяет установку любого автомобильного насоса до 12 цилиндров и обеспечивает пользователям комфортабельную рабочую высоту.

Оснащение

Конструктивные особенности испытательных стендов AVM2-PC обеспечивают простоту и удобство использования. К ним относятся вертикальная регулировка крепления испытательных форсунок, что позволяет, при необходимости, использовать трубопроводы высокого давления минимальной длины. Все соединения и клапаны сгруппированы вместе на лицевой панели стенда, оставляя спереди стола большую свободную рабочую зону с дренажом для расположения инструментов и деталей соединений.
Снижение шума и вибрации от насоса также учитывалось при проектировании. Это было достигнуто установкой блока двигателя, плиты крепления насосов и блока форсунок на резиновых подушках. Кроме того, конструкция блока крепления форсунок также обеспечивает снижение шума.


Обслуживание

Все компоненты систем подачи испытательной жидкости и смазки расположены с левой стороны стенда, все электрические и электронные системы - справа. Полный доступ можно получить, сняв две легкосъемные панели с каждой стороны стенда. Предусмотрен дренаж рабочей и смазывающей жидкостей и свободный доступ к резервуарам для замены фильтров и пополнения жидкостей. Во всех электрических цепях использована очень надежная полупроводниковая технология. При отказе оборудования светодиодные индикаторы и сообщения об ошибках укажут, какая плата работает со сбоями, а операция замены очень проста.


Использование компьютера

Стенд AVM2-PC управляется при помощи компьютера, клавиатуры и 15-дюймового TFT монитора совместно с клапанами регулировки давления и цифровыми манометрами.
Компьютер и клавиатура позволяют оператору вводить данные, например, скорость, или наблюдать на мониторе результаты испытаний, например, величину подачи насоса. Также на мониторе можно отображать угол опережения впрыска насоса и фазовые углы, а также результаты автодиагностики самого стенда. Рабочие данные, например, тест-планы, также могут быть введены, записаны и выполнены. Это обеспечивает оператору абсолютную гибкость рабочего процесса.
AVM2-PC использует мощный стандартный офисный персональный компьютер с операционной системой фирмы Microsoft ™. Эта система предоставляет пользователю знакомый дружественный интерфейс Windows, с которым работает программа управления AVM2-PC. Есть возможность задавать диапазоны параметров стенда и цветовую гамму оформления экрана, что позволяет мгновенно распознавать отклонение от заданного диапазона. Управление всеми функциями производится через меню, функциональными клавишами или мышью.


Главное меню появляется при включении стенда. Пользователь может настроить основные параметры топливного насоса. Для быстрой регулировки можно использовать дополнительный динамический экран, показывающий одновременно все фазные углы насоса. Сердцем рабочего процесса является измерительный экран, постоянно отображающий всю информацию, необходимую оператору. Тип измерительного экрана автоматически изменяется в зависимости от установленных систем- Common Rail или насос-форсунка EUI, обеспечивая вывод необходимых в каждом случае данных.
Ключевая особенность системы - на экране отображаются “аналоговые” манометры. Традиционное изображение приборов позволяет наблюдать тенденции и относительное изменение, в то время как цифровые показания используются для точной регулировки. На шкале прибора может быть изображена зона допустимых пределов, а о выходе параметра за пределы зоны сигнализирует изменение цвета «стрелки» с желтого на красный. В случае неисправности стенда, причина может быть обнаружена программой самодиагностики, выводящей сообщение на монитор. Сообщение может указывать, например: повышенная температура двигателя, отсутствие подачи воздуха, необходимость замены фильтра, неисправность двигателя, недостаток жидкости в баке.

ИЗОБРАЖЕНИЕ ЭКРАНА

Figure 1 AVM2-PC setup screen display Figure 2 AVM2-PC metering screen display

Figure 3 AVM2-PC phasing screen display Figure 4 AVM2-PC diagnostics screen display



Основные возможности

-Гибкость применения с использованием приспособлений Hartridge - может проверять рядные и распределительные насосы, насос форсунки EUI и EUP, насосы и форсунки Common Rail
- ПК с операционной системой Windows
- Давление для проверки фазирования до 80бар
- Беззазорная муфта
- Два регулируемых выхода постоянного тока (0-24В; 3A)
- Охлаждаемый блок измерения
- Измерение температуры возвратного топлива на выходе из насоса
- Дополнительный разъем для внешнего калибратора и датчика начала впрыска
- Аналоговый регулятор скорости для плавного регулирования, при работе с регуляторами насосов
- Цифровые измерители давления
- Кнопка проворота вала привода легкими толчками
- Пошаговый тест план редактор и его выполнение
- Компактные габариты по сравнению с другими стендами
- 12 или 8 цилиндровая система Advanced Video Metering
- 20 л.с. (15 кВт) двигатель постоянного тока с большим пусковым моментом
- Маховик 1.8 кгм2 (43Ibft2)
- Показ подачи насоса и операционные данные испытательного стенда на 15” TFT экране
- Цифровая динамическая фазировка (дополнительно)
- Цифровое измерение динамического установочного угла (дополнительно)
- Цифровое динамическое измерение опережения впрыска (дополнительно)
- Цифровое давление наддува (дополнительно)
- Цифровое измерение хода рейки (дополнительно)


Преимущества

- Дружественный к пользователю
- Промышленный стандартный PC с возможностью расширения
- Возможность подсоединения к сети или модему (например для обмена тест планами и результатами испытаний между несколькими стендами)
- Стенд одобрен и рекомендован Delphi, Denso, Siemens и Stanadyne
