Комплект для испытания инжекторов Common Rail HK900

Цена:

Испытания форсунки системы Common Rail всех изготовителей HK900 и HK901

HK900 работает совместно с AVM2-PC и блоком управления насосами Common Rail HF1130.
Это оборудование расширяет возможности сервисов от ремонта насосов до проведения полных испытаний систем Common Rail.Универсальность оборудования позволяет испытывать форсунки большинства изготовителей систем Common Rail, таких как Bosch, Delphi, Denso и Siemens.

Испытательная система состоит из следующих компонентов:

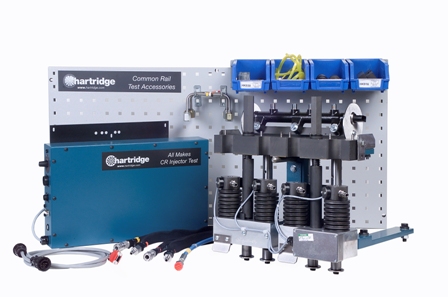

- HK900 - базовый комплект для форсунок системы Common Rail всех изготовителей, включая блок крепления форсунок и главный управляющий блок.
- HK901 - Комплект деталей для измерения обратного слива (опция) - цифровая система измерения, предназначенная для определения обратного слива форсунок Common Rail. Прибор измеряет одновременно четыре магистрали и выдает результаты в виде значений расхода за впрыск либо за единицу времени, в зависимости от требований. Одновременно производится измерение температуры в каждой магистрали и с помощью интерфейса передается на HK900.
- Дополнительные комплекты для различных форсунок.
Крепление форсунок при испытаниях очень важно для получения точных результатов и соблюдения безопасности. Неправильное крепление может вызвать нестабильные результаты и неполную повторяемость при больших давлениях. Предлагаемая универсальная система обеспечивает повторяемость результатов и стабильность прижима форсунок. Кроме того, блок крепления обеспечивает такой же прижим форсунки, как и на двигателе, таким образом устраняя опасность отрыва гаек при установке на двигатель (это представляет реальную опасность в других конструкциях).
Легкость использования, надежность, безопасность и доступность по цене являются определяющими факторами для прибыльности мастерской. Система испытаний форсунок Common Rail не только удовлетворяет всем предъявляемым требованиям, но и превосходит

Крепление форсунок при испытаниях очень важно для получения точных результатов и соблюдения безопасности. Неправильное крепление может вызвать нестабильные результаты и неполную повторяемость при больших давлениях. Предлагаемая универсальная система обеспечивает повторяемость результатов и стабильность прижима форсунок. Кроме того, блок крепления обеспечивает такой же прижим форсунки, как и на двигателе, таким образом устраняя опасность отрыва гаек при установке на двигатель (это представляет реальную опасность в других конструкциях).
Легкость использования, надежность, безопасность и доступность по цене являются определяющими факторами для прибыльности мастерской. Система испытаний форсунок Common Rail не только удовлетворяет всем предъявляемым требованиям, но и превосходит
по функциональным возможностям все системы, имеющиеся в настоящее время.
Программное обеспечение AVM2-PC* автоматически определяет подключение HK900 и отображает экран испытаний форсунок
Common Rail . Стандартный экран измерений заменяется на новый экран, изображенный на иллюстрации.
Экран разделен на три зоны: -
1. Данные испытаний по тест плану (с левой стороны).
2. Результаты испытаний форсунки (в центре экрана).
3. Прочие данные испытательного стенда и измерений (с правой стороны).

* Пользователям существующих AVM2-PC может потребоваться обновление программного обеспечения; для HK900 требуется версия 33 или более поздняя.

AVM2-PC Test Stand CR Injector Screen

Рис 1: AVM2-PC  Экран



Необходимое оборудование

HF1130
Комплект HF1130 для испытания насосов CR всех изготовителей был разработан для того, чтобы дать сервисной сети по обслуживанию дизелей возможность проводить полный комплекс испытаний насосов CR. Это относится как к франшизным, так и независимым мастерским. Комплект HF1130 может использоваться для испытаний и регулировки CR-насосов Bosch, Delphi, Denso и Siemens.
Испытательный стенд AVM2-PC
Стенд AVM2-PC – флагманский стенд фирмы Hartridge™ - использует персональный компьютер и цифровую систему измерения подачи топлива. Его усовершенствованная конструкция и легкость использования экономят Ваше время. Он дает возможность экономить более 50 % времени, по сравнению со стендами с другими измерительными системами. AVM2-PC - основа, которую Hartridge™ будет использовать для всех новых дизельных технологий, включая Common Rail и электронные насос форсунки EUI (подробности см. в рекламном проспекте).
Иллюстрация 1 Испытательный стенд AVM2-PC, экран для
форсунок Common Rail.


HB378 Универсальный базовый комплект для Common Rail
Закрываемый защитный экран гарантирует предохранение оператора от очень высокого давления, генерируемого системой впрыска топлива Common Rail. Набор включает в себя:
- Улучшенную фильтрацию калибровочной жидкости - 2 микрона.
- Клапан регулировки давления, позволяющий проверять подачу насоса через измерительный блок AVM2.
- Предохранительный клапан давления, сбрасывающий давление из Rail, если возникает угроза безопасности.
- Защитный экран разработан как часть испытательного стенда и не требует замены при испытаниях различных типов насосов системы Common Rail.

Основные возможности
Все испытания базируются на тест-планах, которые могут быть созданы и сохранены на ПК с указанием изготовителя и номера детали. Hartridge™ предлагает универсальные тест-планы для каждого изготовителя, в которых даются типовые значения параметров, но не конкретные допустимые пределы. Вы можете использовать эти типовые тест-планы для создания тест-планов для конкретных форсунок.
Проверяются до 4 форсунок одновременно. Испытания включают в себя:
-Сопротивление катушки
-Время срабатывания форсунки
-Подача
-Обратный слив топлива (Дополнительно)
Программное обеспечение AVM2-PC имеет дружественный и легкий в использовании формат тест планов (для существующих стендов необходимо обновление программного обеспечения до версии 33).
Система построена на комплекте для испытания насосов CR всех изготовителей HF1130 и базовом комплекте HB378, которые необходимы для испытания форсунок Common Rail.
- HK900 Базовый комплект для форсунок Common Rail содержит блок электронного управления и блок для крепления 4 форсунок.
- HK901 Измерительный комплект для цифрового измерения обратного слива топлива (дополнительно).
- Дополнительные комплекты для испытания форсунок содержат детали крепления и трубки высокого давления для различных форсунок.


Преимущества
- Проверяет форсунки Bosch, Delphi, Denso, и Siemens.
- Проверяет до 4 форсунок одновременно.
- Модульное построение - можно покупать только те компоненты, в которых Вы нуждаетесь.
- Быстрая диагностика дефектных форсунок.

Матрица продуктов

No. Description Part No. Bosch Delphi Denso Siemens
1.0 Стенд AVM2-PC  20hp  AVM2-PC
2.0 Базовый комплект Common Rail  HB378
3.0 All Makes Common Rail контроллер насосов HF1130
4.0 All Makes Common Rail контроллер инжекторов HK900
5.0 Блок измерения обратного слива HK901
Optional As Required
6.0 AVM2-PC Software  HB374
Required for pre version 33

Дополнительно потребуются монтажные комплекты для инжекторов.
