Testmaster 3 HH701
Testmaster 3 HH701

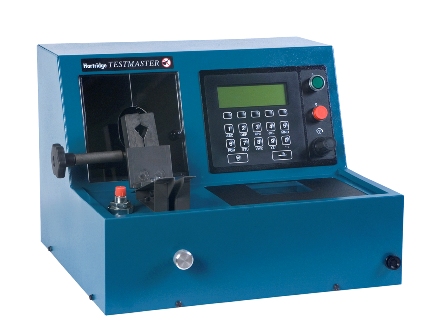

Hartridge™ Testmaster 3 HH701 - это испытательный стенд для проверки работоспособности форсунок, оборудованный пневматическим приводом, совершенным и гибким програмным обеспечением и жидкокристаллическим дисплеем для отображения результатов. Testmaster 3 HH701 отличается компактными размерами, прост и гибок в эксплуатации, позволяет сохранять и выводить на печать результаты испытаний при помощи внешнего ПК/принтера.
Основные возможности
- Насосный узел с пневматическим приводом.
- Проверка большинства типов автомобильных форсунок с давлением до 500 бар.
- Освещенная приемная камера для проверки качества распыла форсунки.
- Экстракция паров топлива из приемной камеры при помощи сжатого воздуха.
- Клавиатура для ввода данных, таких как названия компании и данные тест плана.
- Давление отображается и в цифровой форме и аналоговой гистограммой на жидкокристаллическом дисплее с подсветкой.
- Таймер проверки гидроплотности форсунки.
- Индикация годности форсунки.
- Компенсация температуры испытательной жидкости.
- Индикация даты и времени.
- Клапан управления подачей топлива.
Преимущества
- Цифровой дисплей обеспечивает большую точность.
- Соответствует стандартам ISO 8984-1 и ISO 8984-2.
- Уменьшает утомление оператора.
- Простое в использовании программное обеспечение, управляемое через меню.
- Запись и хранение тест планов (до 200 тест планов).
- Автоматическая индикация годности форсунки при использовании тест-плана.
- Легкий доступ к тест планам форсунок.
- Просмотр результатов проверки форсунки.
- Исключительное соотношение цены и качества.
- Управление подачей для определения звуковой группы форсунки.
TECHNICAL SPECIFICATION |
|
| Насос | Усилитель давления с пневматическим приводом и электрической изоляцией |
| Диапазон давлений | До 500 бар. Могут быть выбраны разные единицы измерения (атм, psi, кг/см2) |
| Разрешение | 1 бар |
| Точность | +/- 1.0% fsd. |
| Таймер | Таймер гидроплотности отображается на LCD дисплее |
| Индикатор годности форсунки | Программируемые границы отображаются на LCD дисплее. |
| Filter | Бумажный с тонкостью фильтрации 2 мкм и легким доступом для замены. |
| Бак | Емкостью 3 литра с возможностью слива. |
| Вентиляция паров топлива | Отсос при помощи сжатого воздуха с внешней вентиляцией. Расход воздуха 0.05 – 0.14 м3 в минуту. Отвечает требованиям пожарной безопасности |
| Внутреннее электропитание |
12 вольт через универсальный блок питания. |
| Освещение | Низковольтная галогенная лампа 12 вольт. |
| Быстрозажимной держатель форсунки |
Форсунки с диаметром от 17.8 до 33 мм, например размерности P, R, S |
| Трубки высокого давления | Поставляются две трубки с различными присоединительными гайками, одна M12 x M14, вторая M14 x M14. |
| Электропитание | Подключение к любой однофазной сети (100-240 вольт +/- 10%, 47-63 герц) через адаптер с встроенным трансформатором. |
| Подключение PC | Порт RS232 для подключения к PC |
| Подача воздуха | Чистый воздух под давлением от 3 до 6 бар |
| Установочные размеры | 58cm x 58 cms. |
Рекомендуемые продукты
 |
 |
| 2 Stagemaster HH720. | IFT-c Control Box |
Данные для заказа
HH701 поставляется в комплекте с держателем форсунок, двумя трубками высокого давления и электрическим трансформатором.
Отгрузочные данные
Вес с упаковкой: 56 кг
Вес Нетто: 38 кг
Размер с упаковкой: 75 x 66 x 63 cm
